前面把基于特定数据结构的Map介绍完了,它们分别利用了相应数据结构的特点来实现特殊的目的,像HashMap利用哈希表的快速插入、查找实现O(1)的增删改查,TreeMap则利用了红黑树来保证key的有序性的同时,使得增删改查的时间复杂度为O(log(n))

今天要介绍的WeakHashMap并没有基于某种特殊的数据结构,它的主要目的是为了优化JVM,使JVM中的垃圾回收器(garbage collector,后面简写为 GC)更智能的回收“无用”的对象。

本文源码分析基于Oracle JDK 1.7.0_71,请知悉。

1
2
3
4
$ java -version
java version "1.7.0_71"
Java(TM) SE Runtime Environment (build 1.7.0_71-b14)
Java HotSpot(TM) 64-Bit Server VM (build 24.71-b01, mixed mode)

引用类型

WeakHashMap与其他 Map 最主要的不同之处在于其 key 是弱引用类型,其他 Map 的 key 均为强引用类型,说到这里,必须强调下:Java 中,引用有四种类型,分别为:强(strong)引用、软(soft)引用、弱(weak)引用、虚(phantom,本意为幽灵👻)引用。我相信对于 Java 初学者来说,不一定听过这几种引用类似,下面先介绍下这几种类型。

强引用

这是最常用的引用类型,在执行下面的语句时,变量 o 即为一个强引用。

1
Object o = new Object();

强引用指向的对象无论在何时,都不会被GC 清理掉。

一般来说,对于常驻类应用(比如server),随着时间的增加,所占用的内存往往会持续上升,如果程序中全部使用强引用,那么很容易造成内存泄漏,最终导致Out Of Memory (OOM),所以 Java 中提供了除强引用之外的其他三种引用,它们全部位于java.lang.ref包中,下面一一介绍。

java.lang.ref.Reference

java.lang.ref.Reference 为 软(soft)引用、弱(weak)引用、虚(phantom)引用的父类。

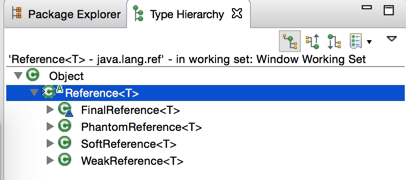

Reference类继承关系

下面分析下Reference的源码(其他三种引用都是其子类,区分不是很大)。

####构造函数

1
2
3
4
5
6
7
8
9
10
11
//referent 为引用指向的对象
Reference(T referent) {
this(referent, null);
}
//ReferenceQueue对象,可以简单理解为一个队列
//GC 在检测到appropriate reachability changes之后,
//会把引用对象本身添加到这个queue中,便于清理引用对象本身
Reference(T referent, ReferenceQueue<? super T> queue) {
this.referent = referent;
this.queue = (queue == null) ? ReferenceQueue.NULL : queue;
}

如果我们在创建一个引用对象时,指定了ReferenceQueue,那么当引用对象指向的对象达到合适的状态(根据引用类型不同而不同)时,GC 会把引用对象本身添加到这个队列中,方便我们处理它,因为

引用对象指向的对象 GC 会自动清理,但是引用对象本身也是对象(是对象就占用一定资源),所以需要我们自己清理。

举个例子:

1
SoftReference<String> ss = new SoftReference<String>("abc" , queue);

ss 为软引用,指向abc这个对象,abc 会在一定时机被 GC 自动清理,但是ss对象本身的清理工作依赖于queue,当ss出现在queue中时,说明其指向的对象已经无效,可以放心清理ss了。

从上面的分析大家应该对Reference类有了基本的认识,但是上面也提到了,不同的引用,添加到ReferenceQueue的时机是不一样。下面介绍具体引用时再进行说明。
这里有个问题,如果创建引用对象是没有指定ReferenceQueue,引用对象会怎么样呢?这里需要了解Reference类内部的四种状态。

四种状态

每一时刻,Reference对象都处于下面四种状态中。这四种状态用Reference的成员变量queuenext(类似于单链表中的next)来标示。

1
2
ReferenceQueue<? super T> queue;
Reference next;

  • Active。新创建的引用对象都是这个状态,在 GC 检测到引用对象已经到达合适的reachability时,GC 会根据引用对象是否在创建时制定ReferenceQueue参数进行状态转移,如果指定了,那么转移到Pending,如果没指定,转移到Inactive。在这个状态中

    1
    2
    3
    //如果构造参数中没指定queue,那么queue为ReferenceQueue.NULL,否则为构造参数中传递过来的queue
    queue = ReferenceQueue || ReferenceQueue.NULL
    next = null
  • Pending。pending-Reference列表中的引用都是这个状态,它们等着被内部线程ReferenceHandler处理(会调用ReferenceQueue.enqueue方法)。没有注册的实例不会进入这个状态。在这个状态中

    1
    2
    3
    //构造参数参数中传递过来的queue
    queue = ReferenceQueue
    next = 该queue中的下一个引用,如果是该队列中的最后一个,那么为this
  • Enqueued。调用ReferenceQueue.enqueued方法后的引用处于这个状态中。没有注册的实例不会进入这个状态。在这个状态中

    1
    2
    queue = ReferenceQueue.ENQUEUED
    next = 该queue中的下一个引用,如果是该队列中的最后一个,那么为this
  • Inactive。最终状态,处于这个状态的引用对象,状态不会在改变。在这个状态中

    1
    2
    queue = ReferenceQueue.NULL
    next = this

有了这些约束,GC 只需要检测next字段就可以知道是否需要对该引用对象采取特殊处理

  • 如果nextnull,那么说明该引用为Active状态
  • 如果next不为null,那么 GC 应该按其正常逻辑处理该引用。

我自己根据Reference.ReferenceHandler.runReferenceQueue.enqueue这两个方法,画出了这四种状态的转移图,供大家参考:

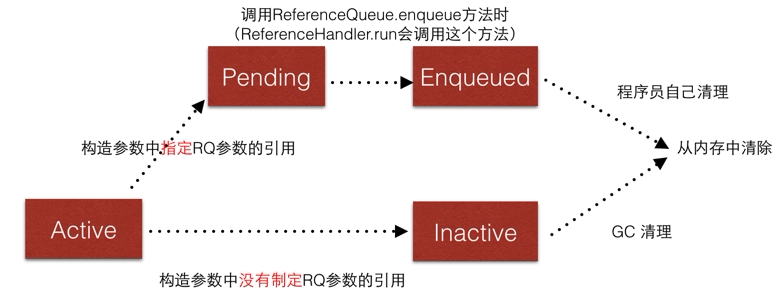

Reference状态转移图

要理解这个状态 GC 到底做了什么事,需要看 JVM 的代码,我这里时间、能力都不够,就不献丑了,后面有机会再来填坑。
对于一般程序员来说,这四种状态完全可以不用管。最后简单两句话总结上面的四种状态:

  1. 如果构造函数中指定了ReferenceQueue,那么事后程序员可以通过该队列清理引用
  2. 如果构造函数中没有指定了ReferenceQueue,那么 GC 会自动清理引用

get

调用Reference.get方法可以得到该引用指向的对象,但是由于指向的对象随时可能被 GC 清理,所以即使在同一个线程中,不同时刻的调用可能返回不一样的值。

软引用(soft reference)

软引用“保存”对象的能力稍逊于强引用,但是高于弱引用,一般用来实现memory-sensitive caches。

软引用指向的对象会在程序即将触发OOM时被GC 清理掉,之后,引用对象会被放到ReferenceQueue中。

弱引用(weak reference)

软引用“保存”对象的能力稍逊于弱引用,但是高于虚引用,一般用来实现canonicalizing mapping,也就是本文要讲的WeakHashMap😊。

当弱引用指向的对象只能通过弱引用(没有强引用或弱引用)访问时,GC会清理掉该对象,之后,引用对象会被放到ReferenceQueue中。

虚引用(phantom reference)

虚引用是“保存”对象能力最弱的引用,一般用来实现scheduling pre-mortem cleanup actions in a more flexible way than is possible with the Java finalization mechanism

调用虚引用的get方法,总会返回null,与软引用和弱引用不同的是,虚引用被enqueued时,GC 并不会自动清理虚引用指向的对象,只有当指向该对象的所有虚引用全部被清理(enqueued后)后或其本身不可达时,该对象才会被清理。

WeakHashMap.Entry

上面介绍了很多引用的知识点,其实WeakHashMap本身没什么好说的,只要是把引用的作用与使用场景搞清楚了,再来分析基于这些引用的对象就会很简单了。
WeakHashMapHashMap的签名与构造函数一样,这里就不介绍了,这里重点介绍下Entry这个内部对象,因为其保存具体key-value对,所以把它弄清楚了,其他的就问题不大了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
/**
* The entries in this hash table extend WeakReference, using its main ref
* field as the key.
*/
private static class Entry<K,V> extends WeakReference<Object> implements Map.Entry<K,V> {
V value;
int hash;
Entry<K,V> next;
/**
* Creates new entry.
*/
Entry(Object key, V value,
ReferenceQueue<Object> queue,
int hash, Entry<K,V> next) {
//这里把key传给了父类WeakReference,说明key为弱引用(没有显式的 this.key = key)
//所有如果key只有通过弱引用访问时,key会被 GC 清理掉
//同时该key所代表的Entry会进入queue中,等待被处理
//还可以看到value为强引用(有显式的 this.value = value ),但这并不影响
//后面可以看到WeakHashMap.expungeStaleEntries方法是如何清理value的
super(key, queue);
this.value = value;
this.hash = hash;
this.next = next;
}
@SuppressWarnings("unchecked")
//在获取key时需要unmaskNull,因为对于null的key,是用WeakHashMap的内部成员属性来表示的
public K getKey() {
return (K) WeakHashMap.unmaskNull(get());
}
public V getValue() {
return value;
}
public V setValue(V newValue) {
V oldValue = value;
value = newValue;
return oldValue;
}
public boolean equals(Object o) {
if (!(o instanceof Map.Entry))
return false;
Map.Entry<?,?> e = (Map.Entry<?,?>)o;
K k1 = getKey();
Object k2 = e.getKey();
if (k1 == k2 || (k1 != null && k1.equals(k2))) {
V v1 = getValue();
Object v2 = e.getValue();
if (v1 == v2 || (v1 != null && v1.equals(v2)))
return true;
}
return false;
}
public int hashCode() {
K k = getKey();
V v = getValue();
return ((k==null ? 0 : k.hashCode()) ^
(v==null ? 0 : v.hashCode()));
}
public String toString() {
return getKey() + "=" + getValue();
}
}

WeakHashMap.expungeStaleEntries

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
/**
* Reference queue for cleared WeakEntries
*/
// 所有Entry在构造时都传入该queue
private final ReferenceQueue<Object> queue = new ReferenceQueue<>();
/**
* Expunges stale entries from the table.
*/
private void expungeStaleEntries() {
for (Object x; (x = queue.poll()) != null; ) {
synchronized (queue) {
// e 为要清理的对象
@SuppressWarnings("unchecked")
Entry<K,V> e = (Entry<K,V>) x;
int i = indexFor(e.hash, table.length);
Entry<K,V> prev = table[i];
Entry<K,V> p = prev;
// while 循环遍历冲突链
while (p != null) {
Entry<K,V> next = p.next;
if (p == e) {
if (prev == e)
table[i] = next;
else
prev.next = next;
// Must not null out e.next;
// stale entries may be in use by a HashIterator
// 可以看到这里把value赋值为null,来帮助 GC 回收强引用的value
e.value = null; // Help GC
size--;
break;
}
prev = p;
p = next;
}
}
}
}

知道了expungeStaleEntries方法的作用,下面看看它是何时被调用的

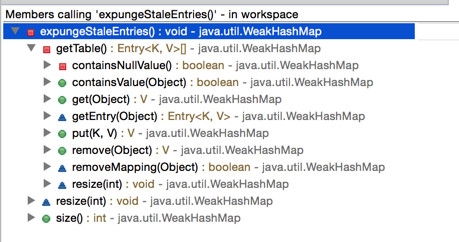

expungeStaleEntries调用链

可以看到,在对WeakHashMap进行增删改查时,都调用了expungeStaleEntries方法。

实战

上面说了,下面来个具体的例子帮助大家消化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
import java.util.WeakHashMap;
class KeyHolder {
@Override
protected void finalize() throws Throwable {
System.out.println("I am over from key");
super.finalize();
}
}
class ValueHolder {
@Override
protected void finalize() throws Throwable {
System.out.println("I am over from value");
super.finalize();
}
}
public class RefTest {
public static void main(String[] args) {
WeakHashMap<KeyHolder, ValueHolder> weakMap = new WeakHashMap<KeyHolder, ValueHolder>();
KeyHolder kh = new KeyHolder();
ValueHolder vh = new ValueHolder();
weakMap.put(kh, vh);
while (true) {
for (KeyHolder key : weakMap.keySet()) {
System.out.println(key + " : " + weakMap.get(key));
}
try {
Thread.sleep(2000);
} catch (InterruptedException e) {
e.printStackTrace();
}
System.out.println("here...");
//这里把kh设为null,这样一来就只有弱引用指向kh指向的对象
kh = null;
System.gc();
}
}
}

输出

1
2
3
4
5
6
7
8
9
KeyHolder@a15670a : ValueHolder@20e1ed5b
here...
I am over from key //输出这句话说明,该key对应的Entry已经被 GC 清理
here...
here...
here...
...
...
...

总结

说实话,之前我是没怎么了解过引用,更是没有用过WeakHashMap这个类,这次算是把这个坑给填上了。引用的使用场景应该是在常驻类或消耗内存较大应用中才用得上,我自己确实没怎么经历过这种类型的项目,只能现在打好基础,以后有机会在尝试。

其实关于引用,本文重点介绍了弱引用的使用场景,其他的没怎么介绍,感兴趣的可以阅读参考中给出的链接。😊
