Socket 编程实战

发布: 2016-10-31   上次更新: 2024-12-27   分类: 理解计算机   标签: Python

文章目录

Socket 在英文中的含义为“（连接两个物品的）凹槽”，像the eye socket，意为“眼窝”，此外还有“插座”的意思。在计算机科学中，socket 通常是指一个连接的两个端点，这里的连接可以是同一机器上的，像unix domain socket，也可以是不同机器上的，像network socket。

本文着重介绍现在用的最多的 network socket，包括其在网络模型中的位置、API 的编程范式、常见错误等方面，最后用 Python 语言中的 socket API 实现几个实际的例子。Socket 中文一般翻译为“套接字”，不得不说这是个让人摸不着头脑的翻译，我也没想到啥“信达雅”的翻译，所以本文直接用其英文表述。本文中所有代码均可在 socket.py 仓库中找到。

概述

Socket 作为一种通用的技术规范，首次是由 Berkeley 大学在 1983 为 4.2BSD Unix 提供的，后来逐渐演化为 POSIX 标准。Socket API 是由操作系统提供的一个编程接口，让应用程序可以控制使用 socket 技术。Unix 哲学中有一条一切皆为文件，所以 socket 和 file 的 API 使用很类似：可以进行read、write、open、close等操作。

现在的网络系统是分层的，理论上有OSI模型，工业界有TCP/IP协议簇。其对比如下：

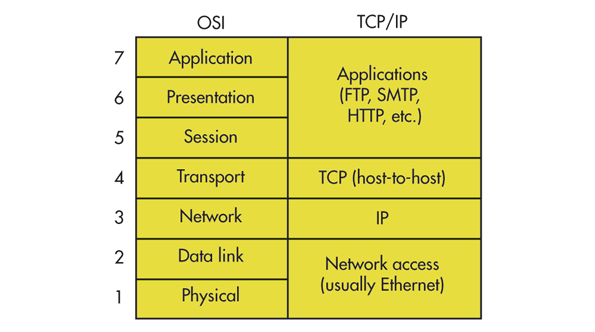

osi vs tcp/ip
每层上都有其相应的协议，socket API 不属于TCP/IP协议簇，只是操作系统提供的一个用于网络编程的接口，工作在应用层与传输层之间：
where socket works in tcp/ip

我们平常浏览网站所使用的http协议，收发邮件用的smtp与imap，都是基于 socket API 构建的。

一个 socket，包含两个必要组成部分：

  1. 地址，由 ip 与 端口组成，像192.168.0.1:80。
  2. 协议，socket 所是用的传输协议，目前有三种：TCP、UDP、raw IP。

地址与协议可以确定一个socket；一台机器上，只允许存在一个同样的socket。TCP 端口 53 的 socket 与 UDP 端口 53 的 socket 是两个不同的 socket。

根据 socket 传输数据方式的不同（使用协议不同），可以分为以下三种：

  1. Stream sockets，也称为“面向连接”的 socket，使用 TCP 协议。实际通信前需要进行连接，传输的数据没有特定的结构，所以高层协议需要自己去界定数据的分隔符，但其优势是数据是可靠的。
  2. Datagram sockets，也称为“无连接”的 socket，使用 UDP 协议。实际通信前不需要连接，一个优势时 UDP 的数据包自身是可分割的（self-delimiting），也就是说每个数据包就标示了数据的开始与结束，其劣势是数据不可靠。
  3. Raw sockets，通常用在路由器或其他网络设备中，这种 socket 不经过TCP/IP协议簇中的传输层（transport layer），直接由网络层（Internet layer）通向应用层（Application layer），所以这时的数据包就不会包含 tcp 或 udp 头信息。
数据包在各个层间的变更
## Python socket API

Python 里面用(ip, port)的元组来表示 socket 的地址属性，用AF_*来表示协议类型。 数据通信有两组动词可供选择：send/recv 或 read/write。read/write 方式也是 Java 采用的方式，这里不会对这种方式进行过多的解释，但是需要注意的是：

read/write 操作的具有 buffer 的“文件”，所以在进行读写后需要调用flush方法去真正发送或读取数据，否则数据会一直停留在缓冲区内。

TCP socket

TCP socket 由于在通信前需要建立连接，所以其模式较 UDP socket 复杂些。具体如下：

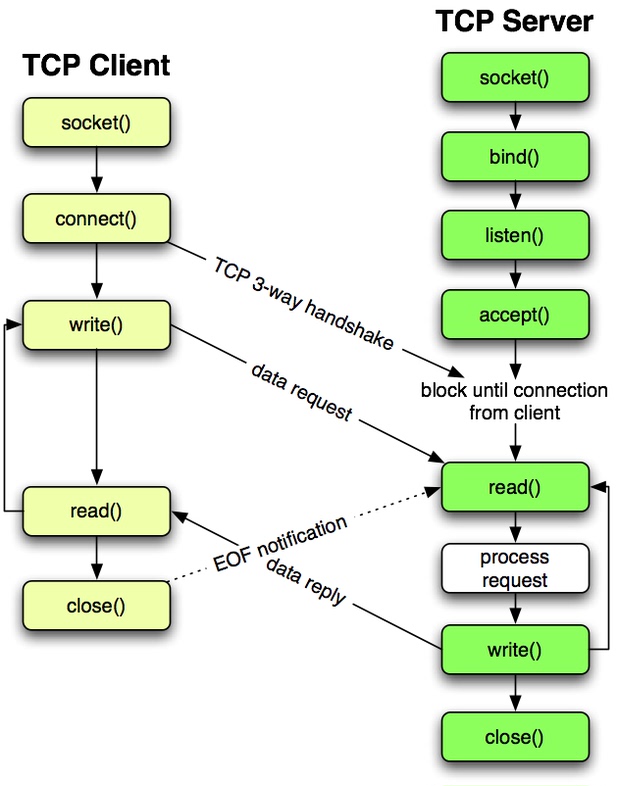

TCP socket API

API 的具体含义这里不在赘述，可以查看手册，这里给出 Python 语言实现的 echo server。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


import socket

sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)

def handler(client_sock, addr):
    try:
        print('new client from %s:%s' % addr)
        msg = client_sock.recv(100)
        client_sock.send(msg)
        print('received data[%s] from %s:%s' % ((msg,) + addr))
    finally:
        client_sock.close()
        print('client[%s:%s] socket closed' % addr)

if __name__ == '__main__':
    # 设置 SO_REUSEADDR 后,可以立即使用 TIME_WAIT 状态的 socket
    sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
    sock.bind(('', 5500))
    sock.listen(5)

    while 1:
        client_sock, addr = sock.accept()
        handler(client_sock, addr)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


import socket

if __name__ == '__main__':
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    data_to_sent = 'hello tcp socket'
    try:
        sock.connect(('', 5500))

        sent = sock.send(data_to_sent)
        print(sock.recv(1024))
    finally:
        sock.close()
print('socket closed')

上面代码有一点需要注意：server 端的 socket 设置了SO_REUSEADDR为1，目的是可以立即使用处于TIME_WAIT状态的socket，那么TIME_WAIT又是什么意思呢？后面在讲解 tcp 状态机时再做详细介绍。

UDP socket

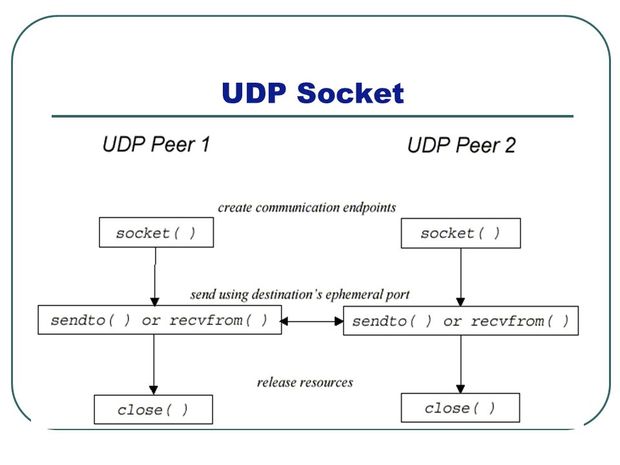

udp_socket_api

UDP 版的 socket server 的代码在进行bind后，无需调用listen方法。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


import socket

sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
# 设置 SO_REUSEADDR 后,可以立即使用 TIME_WAIT 状态的 socket
sock.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
sock.bind(('', 5500))
# 没有调用 listen

if __name__ == '__main__':
    while 1:
        data, addr = sock.recvfrom(1024)

        print('new client from %s:%s' % addr)
        sock.sendto(data, addr)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


import socket

udp_server_addr = ('', 5500)

if __name__ == '__main__':
    sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
    data_to_sent = 'hello udp socket'
    try:
        sent = sock.sendto(data_to_sent, udp_server_addr)
        data, server = sock.recvfrom(1024)
        print('receive data:[%s] from %s:%s' % ((data,) + server))
    finally:
        sock.close()

常见陷阱

忽略返回值

本文中的 echo server 示例因为篇幅限制，也忽略了返回值。网络通信是个非常复杂的问题，通常无法保障通信双方的网络状态，很有可能在发送/接收数据时失败或部分失败。所以有必要对发送/接收函数的返回值进行检查。本文中的 tcp echo client 发送数据时，正确写法应该如下：

1
2
3
4
5
6
7

total_send = 0
content_length = len(data_to_sent)
while total_send < content_length:
    sent = sock.send(data_to_sent[total_send:])
    if sent == 0:
        raise RuntimeError("socket connection broken")
    total_send += total_send + sent

同理，接收数据时也应该检查返回值：

1
2
3
4
5
6
7
8
9

chunks = []
bytes_recd = 0
while bytes_recd < MSGLEN:   # MSGLEN 为实际数据大小
    chunk = self.sock.recv(min(MSGLEN - bytes_recd, 2048))
    if chunk == b'':
        raise RuntimeError("socket connection broken")
    chunks.append(chunk)
    bytes_recd = bytes_recd + len(chunk)
return b''.join(chunks)

send/recv操作的是网络缓冲区的数据，它们不必处理传入的所有数据。

一般来说，当网络缓冲区填满时，send函数就返回了；当网络缓冲区被清空时，recv 函数就返回。

可以通过下面的方式设置缓冲区大小。

s.setsockopt(socket.SOL_SOCKET, socket.SO_SNDBUF, buffer_size)  # 发送
s.setsockopt(socket.SOL_SOCKET, socket.SO_RCVBUF, buffer_size)  # 接受

误认为 TCP 具有 framing

TCP 不提供 framing，这使得其很适合于传输数据流。这是其与 UDP 的重要区别之一。UDP 是一个面向消息的协议，能保持一条消息在发送者与接受者之间的完备性。

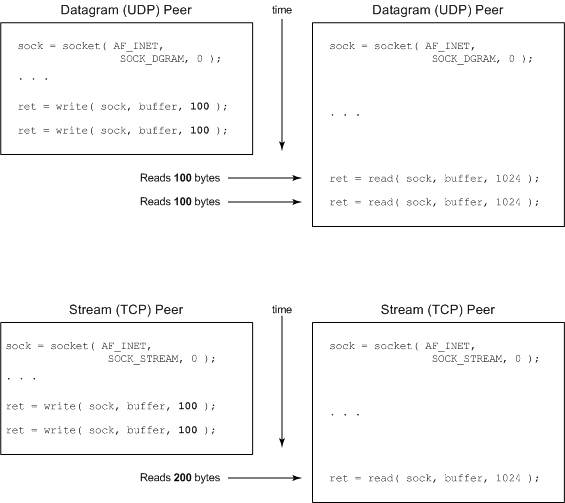

Framing capabilities of UDP and the lack of framing in TCP

代码示例参考：framing_assumptions

TCP 的状态机

在前面echo server 的示例中，提到了TIME_WAIT状态，为了正式介绍其概念，需要了解下 TCP 从生成到结束的状态机。（图片来源）

tcp_state transition

这个状图转移图非常非常关键，也比较复杂，总共涉及了 11 种状态。我自己为了方便记忆，对这个图进行了拆解，仔细分析这个图，可以得出这样一个结论：

连接的打开与关闭有被动（passive）与主动（active）两种情况。主动关闭时，涉及到的状态转移最多，包括FIN_WAIT_1、FIN_WAIT_2、CLOSING、TIME_WAIT。（是不是有种 no zuo no die 的感觉）

此外，由于 TCP 是可靠的传输协议，所以每次发送一个数据包后，都需要得到对方的确认（ACK），有了上面这两个知识后，再来看下面的图：（图片来源）

tcp 关闭时的状态转移时序图

我们重点分析上图中链接断开的过程，其中主动关闭端为 Client，被动关闭端为 Server 。

  1. Client 调用 close 方法的同时，会向 Server 发送一个 FIN，然后自己处于 FIN_WAIT_1 状态，在收到 server ACK 回应后变为 FIN_WAIT_2
  2. Server 收到 FIN 后，向 Client 回复 ACK 确认，状态变化为 CLOSE_WAIT，然后开始进行一些清理工作
  3. 在 Server 清理工作完成后，会调用close方法，这时向 Client 发送 FIN 信号，状态变化为 LAST_ACK
  4. Client 接收到 FIN 后，状态由 FIN_WAIT_2 变化为 TIME_WAIT，同时向 Server 回复 ACK
  5. Server 收到 ACK 后，状态变化为 CLOSE，表明 Server 端的 socket 已经关闭
  6. 处于 TIME_WAIT 状态的 Client 不会立刻转为 CLOSED 状态，而是需要等待 2MSL（max segment life，一个数据包在网络传输中最大的生命周期），以确保 Server 能够收到最后发出的 ACK。如果 Server 没有收到最后的 ACK，那么 Server 就会重新发送 FIN，所以处于TIME_WAIT的 Client 会再次发送一个 ACK 信号，这么一来（FIN来）一回（ACK），正好是两个 MSL 的时间。如果等待的时间小于 2MSL，那么新的 socket 就可以收到之前连接的数据。

上面是正常逻辑时的关闭顺序，如果任意一步出现问题都会导致 Socket 状态变化出现问题，下面说几种常见的问题：

  1. 在上述过程第二步，回复完 ACK 后，如果忘记调用 CLOSE 方法，那么 Server 端在会一直处于 CLOSE_TIME 状态，处于 FIN_WAIT_2 状态的 Client 端会在 60 秒后超时，直接关闭。这个问题的具体案例可参考《This is strictly a violation of the TCP specification》
  2. 前面 echo server 的示例也说明了，处于 TIME_WAIT 并不是说一定不能使用，可以通过设置 socket 的 SO_REUSEADDR 属性以达到不用等待 2MSL 的时间就可以复用socket 的目的，当然，这仅仅适用于测试环境，正常情况下不要修改这个属性。

实战

HTTP UA

http 协议是如今万维网的基石，可以通过 socket API 来简单模拟一个浏览器（UA）是如何解析 HTTP 协议数据的。


import socket

sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
baidu_ip = socket.gethostbyname('baidu.com')
sock.connect((baidu_ip, 80))
print('connected to %s' % baidu_ip)

req_msg = [
    'GET / HTTP/1.1',
    'User-Agent: curl/7.37.1',
    'Host: baidu.com',
    'Accept: */*',
]
delimiter = '\r\n'

sock.send(delimiter.join(req_msg))
sock.send(delimiter)
sock.send(delimiter)

print('%sreceived%s' % ('-'*20, '-'*20))
http_response = sock.recv(4096)
print(http_response)

运行上面的代码可以得到下面的输出

--------------------received--------------------
HTTP/1.1 200 OK
Date: Tue, 01 Nov 2016 12:16:53 GMT
Server: Apache
Last-Modified: Tue, 12 Jan 2010 13:48:00 GMT
ETag: "51-47cf7e6ee8400"
Accept-Ranges: bytes
Content-Length: 81
Cache-Control: max-age=86400
Expires: Wed, 02 Nov 2016 12:16:53 GMT
Connection: Keep-Alive
Content-Type: text/html

<html>
<meta http-equiv="refresh" content="0;url=http://www.baidu.com/">
</html>

http_response是通过直接调用recv(4096)得到的，万一真正的返回大于这个值怎么办？我们前面知道了 TCP 协议是面向流的，它本身并不关心消息的内容，需要应用程序自己去界定消息的边界，对于应用层的 HTTP 协议来说，有几种情况，最简单的一种时通过解析返回值头部的Content-Length属性，这样就知道body的大小了，对于 HTTP 1.1版本，支持Transfer-Encoding: chunked传输，对于这种格式，这里不在展开讲解，大家只需要知道， TCP 协议本身无法区分消息体就可以了。对这块感兴趣的可以查看 CPython 核心模块 http.client

Unix_domain_socket

UDS 用于同一机器上不同进程通信的一种机制，其API适用与 network socket 很类似。只是其连接地址为本地文件而已。

代码示例参考：uds_server.py、uds_client.py

ping

ping 命令作为检测网络联通性最常用的工具，其适用的传输协议既不是TCP，也不是 UDP，而是 ICMP。 ICMP 消息（messages）通常用于诊断 IP 协议产生的错误，traceroute 命令也是基于 ICMP 协议实现。利用 Python raw sockets API 可以模拟发送 ICMP 消息，实现类似 ping 的功能。

代码示例参考：ping.py

netstat vs ss

netstat 与 ss 都是类 Unix 系统上查看 Socket 信息的命令。netstat 是比较老牌的命令，常用的选择有

ss 是新兴的命令，其选项和 netstat 差不多，主要区别是能够进行过滤（通过state与exclude关键字）。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

$ ss -o state time-wait -n | head
Recv-Q Send-Q             Local Address:Port               Peer Address:Port
0      0                 10.200.181.220:2222              10.200.180.28:12865  timer:(timewait,33sec,0)
0      0                      127.0.0.1:45977                 127.0.0.1:3306   timer:(timewait,46sec,0)
0      0                      127.0.0.1:45945                 127.0.0.1:3306   timer:(timewait,6.621ms,0)
0      0                 10.200.181.220:2222              10.200.180.28:12280  timer:(timewait,12sec,0)
0      0                 10.200.181.220:2222              10.200.180.28:35045  timer:(timewait,43sec,0)
0      0                 10.200.181.220:2222              10.200.180.28:42675  timer:(timewait,46sec,0)
0      0                      127.0.0.1:45949                 127.0.0.1:3306   timer:(timewait,11sec,0)
0      0                      127.0.0.1:45954                 127.0.0.1:3306   timer:(timewait,21sec,0)
0      0               ::ffff:127.0.0.1:3306           ::ffff:127.0.0.1:45964  timer:(timewait,31sec,0)

这两个命令更多用法可以参考：

总结

我们的生活已经离不开网络，平时的开发也充斥着各种复杂的网络应用，从最基本的数据库，到各种分布式系统，不论其应用层怎么复杂，其底层传输数据的的协议簇是一致的。Socket 这一概念我们很少直接与其打交道，但是当我们的系统出现问题时，往往是对底层的协议认识不足造成的，希望这篇文章能对大家编程网络方面的程序有所帮助。
