毫无疑问,GC(垃圾回收) 已经是现代编程语言标配,为了研究这个方向之前曾经写过四篇《深入浅出垃圾回收》博文来介绍其理论,之后也看了不少网络上关于 JDK GC 原理、优化的文章,质量参差不齐,其中理解有误的文字以讹传讹,遍布各地,更是把初学者弄的晕头转向。
不仅仅是个人开发者的文章,一些大厂的官博也有错误。
本文在实验+阅读 openjdk 源码的基础上,整理出一份相对来说比较靠谱的资料,供大家参考。

预备知识

术语

为方便理解 GC 算法时,需要先介绍一些常见的名词

  • mutator,应用程序的线程
  • collector,用于进行垃圾回收的线程
  • concurrent(并发),指 collector 与 mutator 可以并发执行
  • parallel(并行),指 collector 是多线程的,可以利用多核 CPU 工作
  • young/old(也称Tenured) 代,根据大多数对象“朝生夕死”的特点,现代 GC 都是分代

一个 gc 算法可以同时具有 concurrent/parallel 的特性,或者只具有一个。

JDK 版本

  • HotSpot 1.8.0_172
  • openjdk8u(changeset: 2298:1c0d5a15ab4c)

为了方便查看当前版本 JVM 支持的选项,建议配置下面这个 alias

1
alias jflags='java -XX:+UnlockDiagnosticVMOptions -XX:+PrintFlagsFinal -version'

然后就可以用 jflags | grep XXX 的方式来定位选项与其默认值了。

打印 GC 信息

1
2
3
4
5
6
7
8
9
10
-verbose:gc
-Xloggc:/data/logs/gc-%t.log
-XX:+PrintGCDetails
-XX:+PrintGCDateStamps
-XX:+PrintGCCause
-XX:+PrintTenuringDistribution
-XX:+UseGCLogFileRotation
-XX:NumberOfGCLogFiles=10
-XX:GCLogFileSize=50M
-XX:+PrintPromotionFailure

JDK 中支持的 GC

Java 8 中默认集成了哪些 GC 实现呢? jflags 可以告诉我们

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
$ jflags |  grep "Use.*GC"
bool UseAdaptiveGCBoundary = false {product}
bool UseAdaptiveSizeDecayMajorGCCost = true {product}
bool UseAdaptiveSizePolicyWithSystemGC = false {product}
bool UseAutoGCSelectPolicy = false {product}
bool UseConcMarkSweepGC = false {product}
bool UseDynamicNumberOfGCThreads = false {product}
bool UseG1GC = false {product}
bool UseGCLogFileRotation = false {product}
bool UseGCOverheadLimit = true {product}
bool UseGCTaskAffinity = false {product}
bool UseMaximumCompactionOnSystemGC = true {product}
bool UseParNewGC = false {product}
bool UseParallelGC = false {product}
bool UseParallelOldGC = false {product}
bool UseSerialGC = false {product}
java version "1.8.0_172"
Java(TM) SE Runtime Environment (build 1.8.0_172-b11)
Java HotSpot(TM) 64-Bit Server VM (build 25.172-b11, mixed mode)

肉眼筛选下,就知道有如下几个相关配置:

  • UseSerialGC
  • UseParNewGC,
  • UseParallelGC
  • UseParallelOldGC
  • UseConcMarkSweepGC
  • UseG1GC

每个配置项都会对应两个 collector ,表示对 young/old 的不同收集方式。而且由于 JVM 不断的演化,不同 collector 的组合方式其实很复杂。而且在 Java 7u4 后,UseParallelGC 与 UseParallelOldGC 其实是等价的,openjdk 中有如下代码:

1
2
3
4
5
6
7
8
9
10
11
// hotspot/src/share/vm/runtime/arguments.cpp#set_gc_specific_flags
// Set per-collector flags
if (UseParallelGC || UseParallelOldGC) {
set_parallel_gc_flags();
} else if (UseConcMarkSweepGC) { // Should be done before ParNew check below
set_cms_and_parnew_gc_flags();
} else if (UseParNewGC) { // Skipped if CMS is set above
set_parnew_gc_flags();
} else if (UseG1GC) {
set_g1_gc_flags();
}

我们可以用下面的代码测试使用不同配置时,young/old 代默认所使用的 collector:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
package gc;
// 省略 import 语句
public class WhichGC {
public static void main(String[] args) {
try {
List<GarbageCollectorMXBean> gcMxBeans = ManagementFactory.getGarbageCollectorMXBeans();
for (GarbageCollectorMXBean gcMxBean : gcMxBeans) {
System.out.println(gcMxBean.getName());
}
} catch (Exception exp) {
System.err.println(exp);
}
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
$ java gc.WhichGC  # 两个输出分别表示 young/old 代的 collector
PS Scavenge
PS MarkSweep

$ java -XX:+UseSerialGC gc.WhichGC
Copy
MarkSweepCompact

$ java -XX:+UseParNewGC gc.WhichGC # 注意提示
Java HotSpot(TM) 64-Bit Server VM warning: Using the ParNew young collector with the Serial old collector is deprecated and will likely be removed in a future release
ParNew
MarkSweepCompact

$ java -XX:+UseParallelGC gc.WhichGC
PS Scavenge
PS MarkSweep # 虽然名为 MarkSweep,但其实现是 mark-sweep-compact

$ java -XX:+UseParallelOldGC gc.WhichGC # 与上面输出一致,不加 flag 时这样同样的输出
PS Scavenge
PS MarkSweep

$ java -XX:+UseConcMarkSweepGC gc.WhichGC # ParNew 中 Par 表示 parallel,表明采用并行方式收集 young 代
ParNew
ConcurrentMarkSweep # 注意这里没有 compact 过程,也就是说 CMS 的 old 可能会产生碎片

$ java -XX:+UseG1GC gc.WhichGC
G1 Young Generation
G1 Old Generation

PS 开头的系列 collector 是 Java5u6 开始引入的。按照 R 大的说法,这之前的 collector 都是在一个框架内开发的,所以 young/old 代的 collector 可以任意搭配,但 PS 系列与后来的 G1 不是在这个框架内的,所以只能单独使用。

使用 UseSerialGC 时 young 代的 collector 是 Copy,这是单线程的,PS Scavenge 与 ParNew 分别对其并行化,至于这两个并行 young 代 collector 的区别呢?这里再引用 R 大的回复

  1. PS以前是广度优先顺序来遍历对象图的,JDK6的时候改为默认用深度优先顺序遍历,并留有一个UseDepthFirstScavengeOrder参数来选择是用深度还是广度优先。在JDK6u18之后这个参数被去掉,PS变为只用深度优先遍历。ParNew则是一直都只用广度优先顺序来遍历
  2. PS完整实现了adaptive size policy,而ParNew及“分代式GC框架”内的其它GC都没有实现完(倒不是不能实现,就是麻烦+没人力资源去做)。所以千万千万别在用ParNew+CMS的组合下用UseAdaptiveSizePolicy,请只在使用UseParallelGC或UseParallelOldGC的时候用它。
  3. 由于在“分代式GC框架”内,ParNew可以跟CMS搭配使用,而ParallelScavenge不能。当时ParNew GC被从Exact VM移植到HotSpot VM的最大原因就是为了跟CMS搭配使用。
  4. 在PS成为主要的throughput GC之后,它还实现了针对NUMA的优化;而ParNew一直没有得到NUMA优化的实现。

如果你对上面所说的 mark/sweep/compact 这些名词不了解,建议参考下面这篇文章:

其实原理很简单,和我们整理抽屉差不多,找出没用的垃圾,丢出去,然后把剩下的堆一边去。但是别忘了

The evil always comes from details!

怎么定义「没用」?丢垃圾时还允不允许同时向抽屉里放新东西?如果允许放,怎么区别出来,以防止被误丢?抽屉小时,一个人整理还算快,如果抽屉很大,多个人怎么协作?

核心流程指北

ParallelGC

SerialGC 采用的收集方式十分简单,没有并行、并发,一般用在资源有限的设备中。由于其简单,对其也没什么好说的,毕竟也没怎么用过 :-)
ParallelGC 相比之下,使用多线程来回收,这就有些意思了,比如

  • 多个GC线程如何实现同步,需要注意一点,ParallelGC 运行时会 STW,因此不存在与 mutator 同步问题
  • 回收时,并行度如何选择(也就是 GC 对应用本身的 overhead)

凭借仅有的 cpp 知识,大略扫一下 parNewGeneration.cpp 这个文件,大概是这样实现多个 GC 线程同步的:

每个 GC 线程对应一个 queue(叫 ObjToScanQueue),然后还支持不同 GC 线程间 steal,保证充分利用 cpu

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// ParNewGeneration 构造方法
for (uint i1 = 0; i1 < ParallelGCThreads; i1++) {
ObjToScanQueue *q = new ObjToScanQueue();
guarantee(q != NULL, "work_queue Allocation failure.");
_task_queues->register_queue(i1, q);
}
// do_void 方法
while (true) {

......
// We have no local work, attempt to steal from other threads.

// attempt to steal work from promoted.
if (task_queues()->steal(par_scan_state()->thread_num(),
par_scan_state()->hash_seed(),
obj_to_scan)) {
bool res = work_q->push(obj_to_scan);
assert(res, "Empty queue should have room for a push.");

// if successful, goto Start.
continue;

// try global overflow list.
} else if (par_gen()->take_from_overflow_list(par_scan_state())) {
continue;
}
.......
}

下面还是重点说一下我们开发者能控制的选项,

  • -XX:MaxGCPauseMillis=<N> 应用停顿(STW)的的最大时间
  • -XX:GCTimeRatio=<N> GC 时间占整个应用的占比,默认 99。需要注意的是,它是这么用的 1/(1+N),即默认 GC 占应用时间 1%。这么说来这个选项的意思貌似正好反了!
    其实不仅仅是这个,类似的还有 NewRatio SurvivorRatio,喜欢八卦的可以看看《我可能在跑一个假GC》

当然,上面两个指标是软限制,GC 会采用后面提到的自适应策略(Ergonomics)来调整 young/old 代大小来满足。

Ergonomics

每次 gc 后,会记录一些统计信息,比如 pause time,然后根据这些信息来决定

  1. 目标是否满足
  2. 是否需要调整代大小

可以通过 -XX:AdaptiveSizePolicyOutputInterval=N 来打印出每次的调整,N 表示每隔 N 次 GC 打印。
默认情况下,一个代增长或缩小是按照固定百分比,这样有助于达到指定大小。默认增加以 20% 的速率,缩小以 5%。也可以自己设定

1
2
3
4
-XX:YoungGenerationSizeIncrement=<Y>
-XX:TenuredGenerationSizeIncrement=<T>
-XX:AdaptiveSizeDecrementScaleFactor=<D>
# 如果增长的增量是 X,那么减少的减量则为 X/D

当然,一般情况下是不需要自己设置这三个值的,除非你有明确理由。

使用场景

ParallelGC 另一个名字就表明了它的用途:吞吐量 collector。主要用在对延迟要求低,更看重吞吐量的应用上。
我们公司的数据导入导出、跑报表的定时任务,用的就是这个 GC。(能提供数据导入导出的都是良心公司呀!)
一般利用自适应策略就能满足需求。线上的日志大概这样子:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
2018-12-27T22:14:19.006+0800: 5433.841: [GC (Allocation Failure) [PSYoungGen: 606785K->3041K(656896K)] 746943K->143356K(2055168K), 0.0157837 secs] [Times: user=0.03 sys=0.01, real=0.02 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.02 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:21:36.581+0800: 5871.417: [GC (Allocation Failure) [PSYoungGen: 615905K->3089K(654848K)] 756220K->143504K(2053120K), 0.0157796 secs] [Times: user=0.02 sys=0.00, real=0.01 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:28:51.669+0800: 6306.505: [GC (Allocation Failure) [PSYoungGen: 615953K->3089K(660992K)] 756368K->143664K(2059264K), 0.0178418 secs] [Times: user=0.03 sys=0.01, real=0.02 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:36:17.738+0800: 6752.573: [GC (Allocation Failure) [PSYoungGen: 624145K->2896K(658944K)] 764720K->143576K(2057216K), 0.0144179 secs] [Times: user=0.02 sys=0.01, real=0.01 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:43:40.208+0800: 7195.043: [GC (Allocation Failure) [PSYoungGen: 623952K->2976K(665088K)] 764632K->143720K(2063360K), 0.0135656 secs] [Times: user=0.03 sys=0.01, real=0.02 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:48:59.110+0800: 7513.945: [GC (Allocation Failure) [PSYoungGen: 632224K->5393K(663040K)] 772968K->146241K(2061312K), 0.0230613 secs] [Times: user=0.05 sys=0.01, real=0.02 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1
2018-12-27T22:54:05.871+0800: 7820.706: [GC (Allocation Failure) [PSYoungGen: 634641K->4785K(669696K)] 775489K->147601K(2067968K), 0.0173448 secs] [Times: user=0.04 sys=0.01, real=0.02 secs]
UseAdaptiveSizePolicy actions to meet *** reduced footprint ***
GC overhead (%)
Young generation: 0.01 (attempted to shrink)
Tenured generation: 0.00 (attempted to shrink)
Tenuring threshold: (attempted to decrease to balance GC costs) = 1

CMS

CMS 相比于 ParallelGC,支持并发式的回收,虽然个别环节还是需要 STW,但相比之前已经小了很多;另一点不同是 old 代在 sweep 后,没有 compact 过程,而是通过 freelist 来将空闲地址串起来。CMS 具体流程还是参考下面的文章:

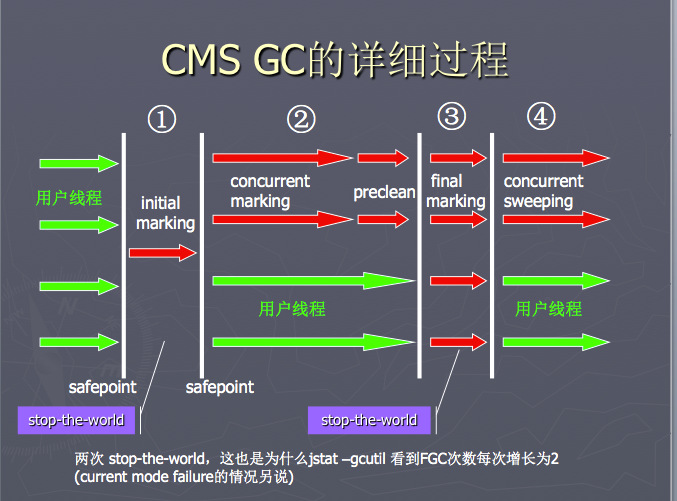

上述文章会针对 gc 日志里面的每行含义做解释,务必弄清楚每一个数字含义,这是今后调试优化的基础。网站找了个比较详细的图供大家参考:

CMS 工作流程示意图

再次明确下 CMS 的特点:

  • CMS 作用于 old 代,与 mutator 并发执行(因为是多线程的,所以也是并行的);没有 compact 过程;默认与 young 代 ParNew 算法一起工作

由于 CMS 是 HotSpot 中第一个支持并发模式的 collector,复杂度较之前的 ParallelGC 大了很多,加之不断升级优化,网上关于它的工作细节描述都十分模糊,而且很有可能是错误的,下面将重点介绍以下三点,揭开 CMS 神秘面纱:

  • 误传最广的 CMF
  • 影响最为严重的内存碎片问题
  • 最被忽视的 Abortable Preclean

Concurrent mode failure

在每次 young gc 开始前,collector 都需要确保 old 代有足够的空间来容纳新晋级的对象(通过之前GC的统计估计),如果判断不足,或者当前判断足够,但是真正晋级对象时空间不够了(即发生 Promotion failure),那么就会发生 Concurrent mode failure(后面简写 CMF),CMF 发生时,不一定会进行 Full GC,而是这样的:

如果这时 CMS 会正在运行,则会被中断,然后根据 UseCMSCompactAtFullCollection、CMSFullGCsBeforeCompaction 和当前收集状态去决定后面的行为

有两种选择:

  1. 使用跟Serial Old GC一样的LISP2算法的mark-compact来做 Full GC,或
  2. 用CMS自己的mark-sweep来做不并发的(串行的)old generation GC (这种串行的模式在 openjdk 中称为 foreground collector,与此对应,并发模型的 CMS 称为 background collector)

UseCMSCompactAtFullCollection默认为true,CMSFullGCsBeforeCompaction默认是0,这样的组合保证CMS默认不使用foreground collector,而是用Serial Old GC的方式来进行 Full GC,而且在 JDK9 中,彻底去掉了这两个参数以及 foreground GC 模式,具体见:JDK-8010202: Remove CMS foreground collection,所以这两个参数就不需要再去用了。

这里还需要注意,上述两个备选策略的异同,它们所采用的算法与作用范围均不同:

  1. Serial Old GC的算法是mark-compact(也可以叫做mark-sweep-compact,但要注意它不是“mark-sweep”)。具体算法名是LISP2。它收集的范围是整个GC堆,包括Java heap的young generation和old generation,以及non-Java heap的permanent generation。因而其名 Full GC
  2. CMS的foreground collector的算法就是普通的mark-sweep。它收集的范围只是CMS的old generation,而不包括其它generation。因而它在HotSpot VM里不叫做Full GC

这里大家可能会有疑问,既然能够用多线程方式去进行 Full GC(比如 ParallelGC),那么 CMS 在降级时却采用了 Serial 的方式呢?从 JDK-8130200 里可以略知端倪,大概是这样的:

Google 的开发人员实现了多线程版本的 Full GC,然后在 2015 年给 openjdk 提了个 PR,但是这个 PR 一直没人理,根据邮件列表来看,主要是 CMS 没有 leader maintainer 了,其他 maintainer 又怕这个改动太大,带来今后巨大的维护成本,就一直没合这个 PR,再后来 G1 出来了,这个 PR 就更不受人待见了

解决 CMF 的方式,一般是尽早执行 CMS,可以通过下面两个参数设置:

1
2
-XX:CMSInitiatingOccupancyFraction=60
-XX:+UseCMSInitiatingOccupancyOnly

上述两个参数缺一不可,第一个表示 old 区占用量超过 60% 时开始执行 CMS,第二个参数禁用掉 JVM 的自适应策略,如果不设置这个 JVM 可能会忽略第一个参数。

此外,除了 CMF 能触发 Full GC 外,System.gc() 的方式也能触发,不过 CMS 有个选项,可以将这个单线程的 Full GC 转化为 CMS 并发收集过程,一般建议打开:-XX:+ExplicitGCInvokesConcurrent

本小节关于 CMF 解释主要参考

内存碎片

Promotion failure 一般是由于 heap 内存碎片过多导致检测空间足够,但是真正晋级时却没有足够连续的空间,监控 old 代碎片可以用下面的选项

1
2
3
-XX:+PrintGCDetails
-XX:+PrintPromotionFailure
-XX:PrintFLSStatistics=1

这时的 gc 日志大致是这样的

1
2
3
4
5
6
7
8
592.079: [ParNew (0: promotion failure size = 2698)  (promotion failed): 135865K->134943K(138240K), 0.1433555 secs]
Statistics for BinaryTreeDictionary:
------------------------------------
Total Free Space: 40115394
Max Chunk Size: 38808526
Number of Blocks: 1360
Av. Block Size: 29496
Tree Height: 22

重点是 Max Chunk Size 这个参数,如果这个值一直在减少,那么说明碎片问题再加剧。解决碎片问题可以按照下面步骤:

  1. 尽可能提供较大的 old 空间,但是最好不要超过 32G,超过了就没法用压缩指针了
  2. 尽早执行 CMS,即修改 initiating occupancy 参数
  3. 减少 PLAB,我具体还没试过,可参考 Java GC, HotSpot’s CMS promotion buffers 这篇文章
  4. 应用尽量不要去分配巨型对象

Abortable Preclean

ParallelGC vs CMS 工作流程
根据上图重新回顾下 CMS 工作流程。Openjdk 内部通过 _collectorState 这个变量实现不同状态的转变(采用状态机设计模式),在 collect_in_background 方法内有个大 switch 进行转化,对应的 case 顺序即为状态机转化顺序。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
// concurrentMarkSweepGeneration.cpp#collect_in_background
while (_collectorState != Idling) {
....
switch (_collectorState) {
case InitialMarking:
{
ReleaseForegroundGC x(this);
stats().record_cms_begin();
VM_CMS_Initial_Mark initial_mark_op(this);
VMThread::execute(&initial_mark_op);
}
// The collector state may be any legal state at this point
// since the background collector may have yielded to the
// foreground collector.
break;
case Marking:
// initial marking in checkpointRootsInitialWork has been completed
if (markFromRoots(true)) { // we were successful
assert(_collectorState == Precleaning, "Collector state should "
"have changed");
} else {
assert(_foregroundGCIsActive, "Internal state inconsistency");
}
break;
case Precleaning:
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_precleaning_begin();
}
// marking from roots in markFromRoots has been completed
preclean();
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_precleaning_end();
}
assert(_collectorState == AbortablePreclean ||
_collectorState == FinalMarking,
"Collector state should have changed");
break;
case AbortablePreclean:
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_phases_resume();
}
abortable_preclean();
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_precleaning_end();
}
assert(_collectorState == FinalMarking, "Collector state should "
"have changed");
break;
case FinalMarking:
{
ReleaseForegroundGC x(this);

VM_CMS_Final_Remark final_remark_op(this);
VMThread::execute(&final_remark_op);
}
assert(_foregroundGCShouldWait, "block post-condition");
break;
case Sweeping:
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_sweeping_begin();
}
// final marking in checkpointRootsFinal has been completed
sweep(true);
assert(_collectorState == Resizing, "Collector state change "
"to Resizing must be done under the free_list_lock");
_full_gcs_since_conc_gc = 0;

// Stop the timers for adaptive size policy for the concurrent phases
if (UseAdaptiveSizePolicy) {
size_policy()->concurrent_sweeping_end();
size_policy()->concurrent_phases_end(gch->gc_cause(),
gch->prev_gen(_cmsGen)->capacity(),
_cmsGen->free());
}

case Resizing: {
....
break;
}
case Resetting:
......
break;
case Idling:
default:
ShouldNotReachHere();
break;
}
.......
}

可以看到里面有 Precleaning 与 AbortablePreclean 两个状态,他们底层都是调用 preclean_work 进行具体工作,区别只是

  • precleaning 阶段只执行一次,而 AbortablePreclean 是个迭代执行的过程,直到某个条件不成立。先看看 AbortablePreclean 阶段受哪些条件限制,再来介绍 preclean_work 里面做的具体事情。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
// concurrentMarkSweepGeneration.cpp#abortable_preclean()

if (get_eden_used() > CMSScheduleRemarkEdenSizeThreshold) {
size_t loops = 0, workdone = 0, cumworkdone = 0, waited = 0;
while (!(should_abort_preclean() ||
ConcurrentMarkSweepThread::should_terminate())) {
workdone = preclean_work(CMSPrecleanRefLists2, CMSPrecleanSurvivors2);
cumworkdone += workdone;
loops++;
// Voluntarily terminate abortable preclean phase if we have
// been at it for too long.
if ((CMSMaxAbortablePrecleanLoops != 0) &&
loops >= CMSMaxAbortablePrecleanLoops) {
if (PrintGCDetails) {
gclog_or_tty->print(" CMS: abort preclean due to loops ");
}
break;
}
if (pa.wallclock_millis() > CMSMaxAbortablePrecleanTime) {
if (PrintGCDetails) {
gclog_or_tty->print(" CMS: abort preclean due to time ");
}
break;
}
// If we are doing little work each iteration, we should
// take a short break.
if (workdone < CMSAbortablePrecleanMinWorkPerIteration) {
// Sleep for some time, waiting for work to accumulate
stopTimer();
cmsThread()->wait_on_cms_lock(CMSAbortablePrecleanWaitMillis);
startTimer();
waited++;
}
}
if (PrintCMSStatistics > 0) {
gclog_or_tty->print(" [%d iterations, %d waits, %d cards)] ",
loops, waited, cumworkdone);
}
}

条件包括下面几个:

  1. 首先要 eden 大于 CMSScheduleRemarkEdenSizeThreshold(默认 2M)时才继续
  2. 下面的 while 里面条件主要是为了与 foregroundGC 做同步用的,这里可以先忽略
  3. while 后面的第一个 if 表示这个阶段执行的次数小于 CMSMaxAbortablePrecleanLoops 时才继续,由于这个值默认为 0,所以默认不会进入这个分支
  4. 紧接着的那个 if 表示这个阶段的运行时间不能大于 CMSMaxAbortablePrecleanTime,默认是 5s

好了,上面就是 abortable preclean 迭代执行的条件,任意一个不满足即会转到下一个状态。
下面介绍 preclean_work 里做的事情,主要包含两个:

  1. 根据 card marking 状态,重新 mark 在 concurrent mark 阶段,mutator 又有访问的对象

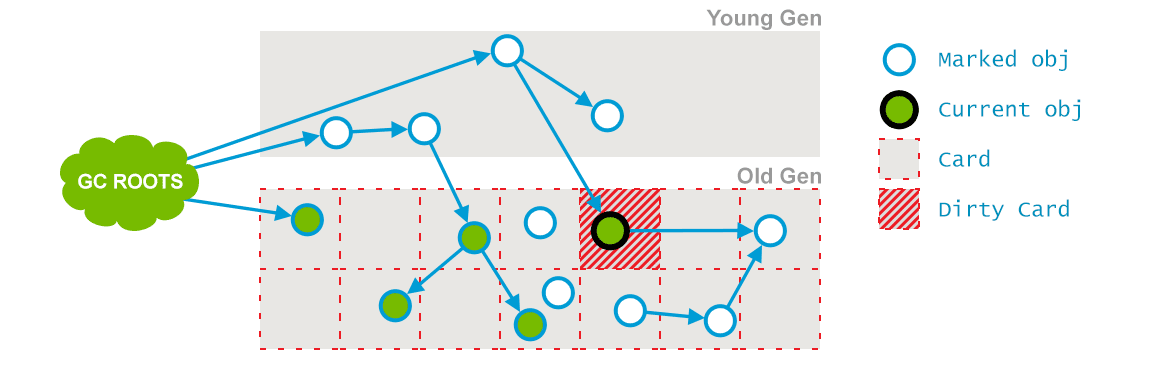

    preclean 执行前 card mark 以及对象 live mark 状态
    preclean 执行后 card mark 以及对象 live mark 状态
  2. 对 eden 进行抽样(sample),把 eden 划分成大小相近的 chunk ,且每个 chunk 的起始地址都是对象的起始地址。

把 eden 划分成不同 chunk 主要是为了方便后面的 remark 阶段并发执行。试想一下,如果 remark 阶段以多线程的方式重新 mark 被 mutator 访问的对象,势必要将 eden 划分为不同区域,然后不同区域由不同的线程去 mark,这里的区域就是 chunk。这个抽样过程主要是保证不同 chunk 大小一致,这样不同线程的工作量就均匀了。根据这个功能作者测试,这个抽样使得 remark 阶段的 STW 由 500ms 减到 100ms

不过这个抽样阶段,也可能发生在 ParNew 过程中,是由 CMSEdenChunksRecordAlways 这个选项控制的,而且默认是 true,表示 preclean 阶段不对 eden 进行抽样,而是在 ParNew 运行时抽样,相关代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// concurrentMarkSweepGeneration.cpp
// preclean_work 会调用 sample_eden,但是这里的 !CMSEdenChunksRecordAlways 默认为 false
// 所以这里不会进行抽样
void CMSCollector::sample_eden() {
if (_eden_chunk_array != NULL && !CMSEdenChunksRecordAlways) {
...... do sample
}

}
// defNewGeneration.cpp#allocate()
HeapWord* result = eden()->par_allocate(word_size);
if (result != NULL) {
if (CMSEdenChunksRecordAlways && _next_gen != NULL) {
// 这里会调用 concurrentMarkSweepGeneration 里的 sample_eden_chunk
_next_gen->sample_eden_chunk();
}
return result;
}
// concurrentMarkSweepGeneration.cpp
void CMSCollector::sample_eden_chunk() {
// 默认会在这里进行抽样
if (CMSEdenChunksRecordAlways && _eden_chunk_array != NULL) {
..... do sample
}
}

调优

说到优化,让很多人望而却步,一方便有人不断在说“不要过早优化”,另一方面在真正有问题时,不知道如何入手。这里介绍我自己的一些经验供大家参考。

既然提到 GC 优化,首先要明确衡量 GC 的几个指标,LinkedIn 在这方面值得借鉴,在 Tuning Java Garbage Collection for Web Services 提出了从 gc 日志中可以获知的 5 个指标:

  1. Allocation Rate: the size of the young generation divided by the time between young generation collections
  2. Promotion Rate: the change in usage of the old gen over time (excluding collections)
  3. Survivor Death Ratio: when looking at a log, the size of survivors in age N divided by the size of survivors in age N-1 in the previous collection
  4. Old Gen collection times: the total time between a CMS-initial-mark and the next CMS-concurrent-reset. You’ll want both your ‘normal’ and the maximum observed
  5. Young Gen collection times: both normal and maximum. These are just the “total collection time” entries in the logs Old Gen Buffer:
    1
    the promotion rate*the maximum Old Gen collection time*(1 + a little bit)

直接从纯文本的 gc 日志中得出这 5 项指标比较困难,还好有个比较好用的开源工具 gcplot,借助 docker,一行命令即可启动

1
docker run -d -p 8080:80 gcplot/gcplot

如果发现 gcplot 里面的指标不符合你的预期,那就可以根据所使用 GC 算法的特点进行优化了。

实战

利用 gcplot,我对公司内部 API 服务(使用 CMS)进行了一次优化,效果较为明显:

优化前的配置:Xmx/Xms 均为 4G,CMSInitiatingOccupancyFraction=60,下面是使用 gcplot 得到的一些数据

Percentiles STW Pause (ms)
50% 22.203
90% 32.872
95% 40.255
99% 76.724
99.9% 317.584
  • STW Pause per Minute: 3.396 secs
  • STW Events per Minute: 133
Promoted Total 17.313 GB
Promotion Rate (MB/Sec) 5.99
Allocated Total 5.053 TB
Allocation Rate (MB/Sec) 1273.73

优化后的配置:Xmx/Xms 均为 4G, NewRatio 为 1, CMSInitiatingOccupancyFraction=80。
这么修改主要是增加 young 区空间,因为对于 Web 服务来说,除了一些 cache 外,没什么常驻内存的对象;通过把 OccupancyFraction 调大,延迟 CMS 发生频率,还是基于前面的推论,大多数对象不会晋级到 old 代,所以发生碎片的概率也不会怎么大。下面是优化后的相关参数,也证明了上面的猜想

percentiles STW pause(ms)
50% 19.75
90% 30.334
95% 35.441
99% 53.5
99.9% 120.008
  • STW Pause per Minute: 826.607 ms
  • STW Events per Minute: 38
Promoted Total 6.182 GB
Promotion Rate (MB/Sec) 0.29
Allocated Total 28.254 TB
Allocation Rate (MB/Sec) 1121.29

参考资料

虽然本文一开始指出 LinkedIn 文章中存在理解误差,但是那篇文章的思路还是值得解决,下面再次给出链接

总结

上面基本把 ParallelGC 与 CMS 核心点过了一遍,然后顺带介绍了下优化,主要还是熟悉 GC 日志中的每个指标含义,理解透后再去决定是否需要优化。关于 G1 本文没有过多介绍,主要是用的确实不多,后面会尝试把服务升级到 G1 后再来写写它。

本文一开始就说网络上关于 GC 的误解很多,本文可能也是这样的,虽然我已经尽可能保证“正确”,但还是需要大家带着辩证的眼光来看。元芳,你怎么看?

扩展阅读
